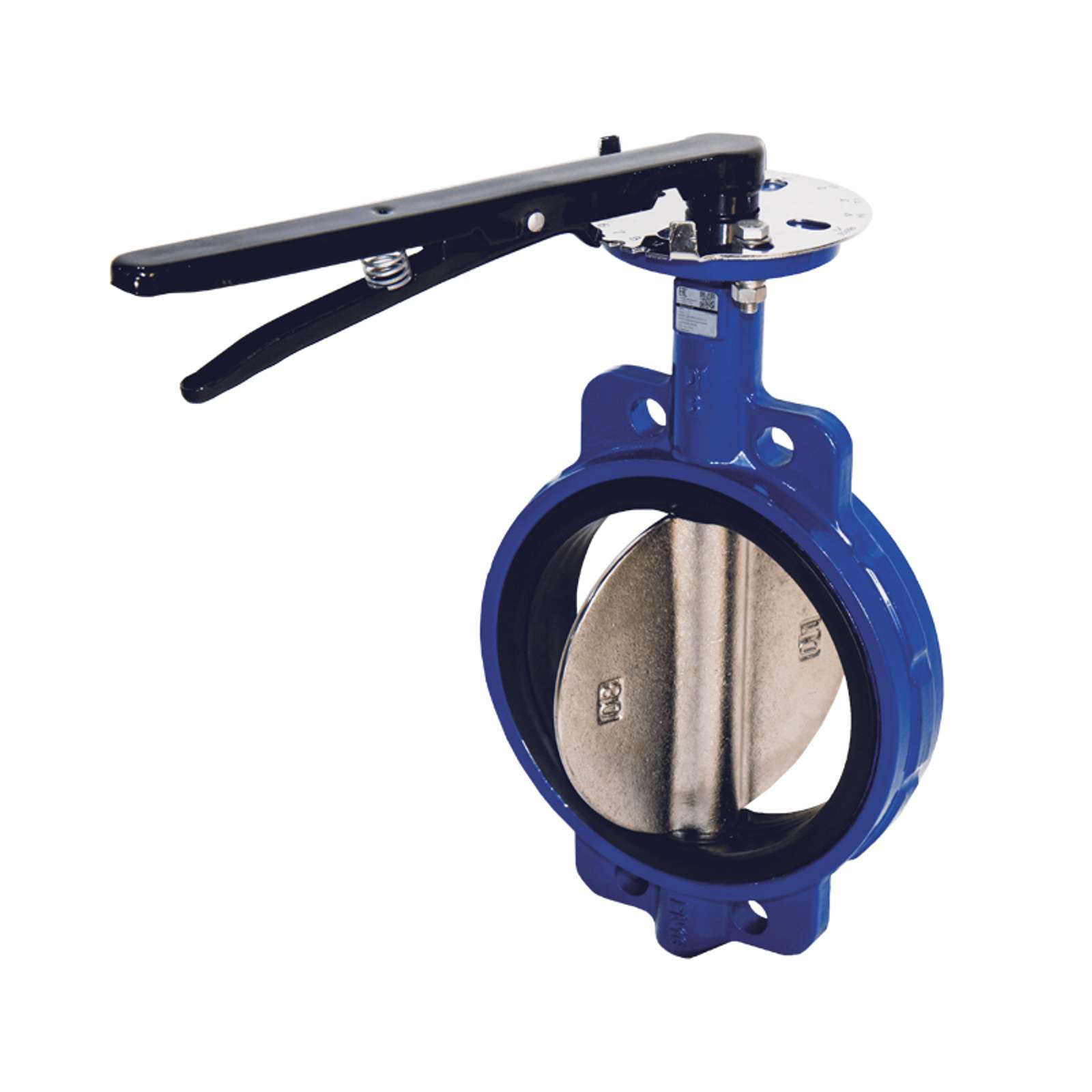

Затвор стальной дисковый поворотный
ЗДП предназначены для установки в качестве запорного устройства и условно-регулирующего устройства на трубопроводах холодного, горячего водоснабжения, теплоснабжения, трубопроводах сточных вод, технологических трубопроводах, транспортирующих воздух, природный газ, нефтепродукты. Герметичность в затворе по ГОСТ 9544-2015 класс «А».
Температура окружающей среды от -30 до +40. Температура рабочей среды не более 80°С.
Присоединение к трубопроводу стяжное (межфланцевое). Управление ручное (рукоятка). Средний ресурс до замены: 1500 циклов. Средний срок службы:10 лет.
Технические характеристики
| Деталь |
Материал
|
|
Корпус
|
Углеродистая сталь WCB |
| Шток | Нержавеющая сталь(20х18н10) |
| Диск | Нержавеющая сталь CF8(12х18н9) |
| Уплотнение | Бутадиен-нитрильный каучук NBR |
| Манжета | Тефлон PTFE |
Чтобы рассчитать стоимость отправьте перечень интересующей Вас продукции и наши специалисты свяжутся с Вами
Рассчитать стоимостьГабариты
| PN |
DN
(mm)
|
L
(mm)
|
H1
(mm)
|
H2
(mm
|
kg
|
|
16
|
40
|
46
|
80
|
150
|
2
|
|
50
|
46
|
67
|
159
|
2.1
|
|
|
65
|
49
|
74
|
165
|
2.3
|
|
|
80
|
49
|
91
|
173
|
2.9
|
|
|
100
|
56
|
105
|
192
|
3.8
|
|
|
125
|
58
|
120
|
204
|
5.5
|
|
|
150
|
59
|
129
|
220
|
6.3
|
|
|
200
|
65
|
169
|
258
|
10.8
|
|
|
250
|
71
|
200
|
290
|
17.15
|
|
|
300
|
81
|
239
|
333
|
28
|
