NBR

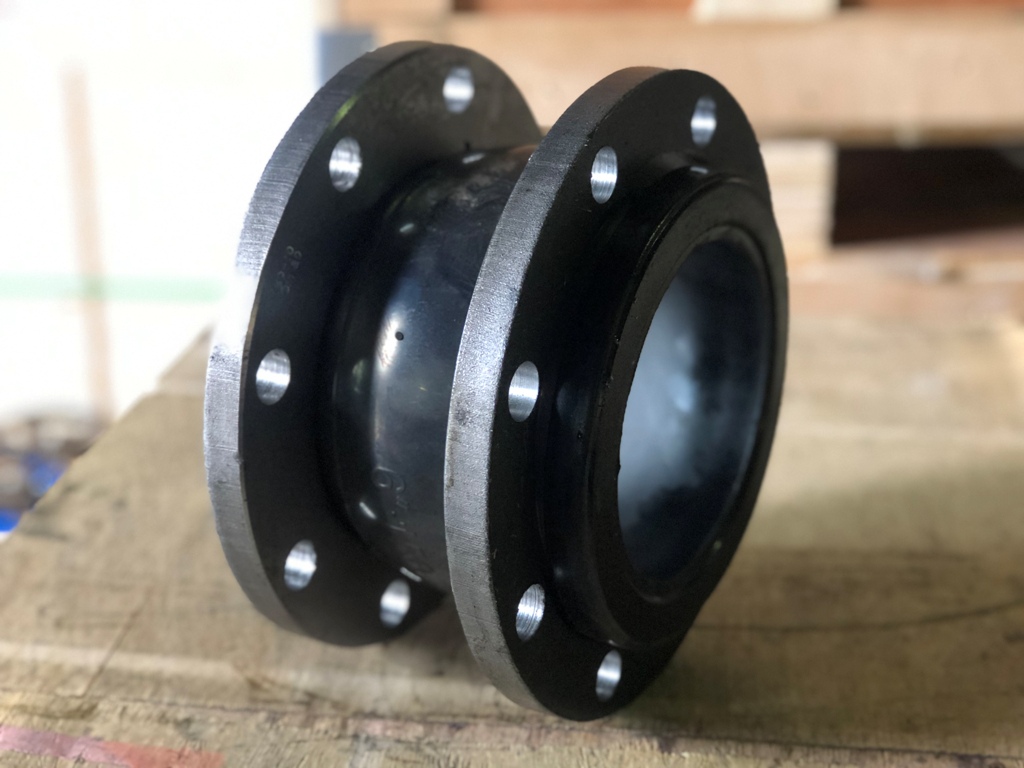

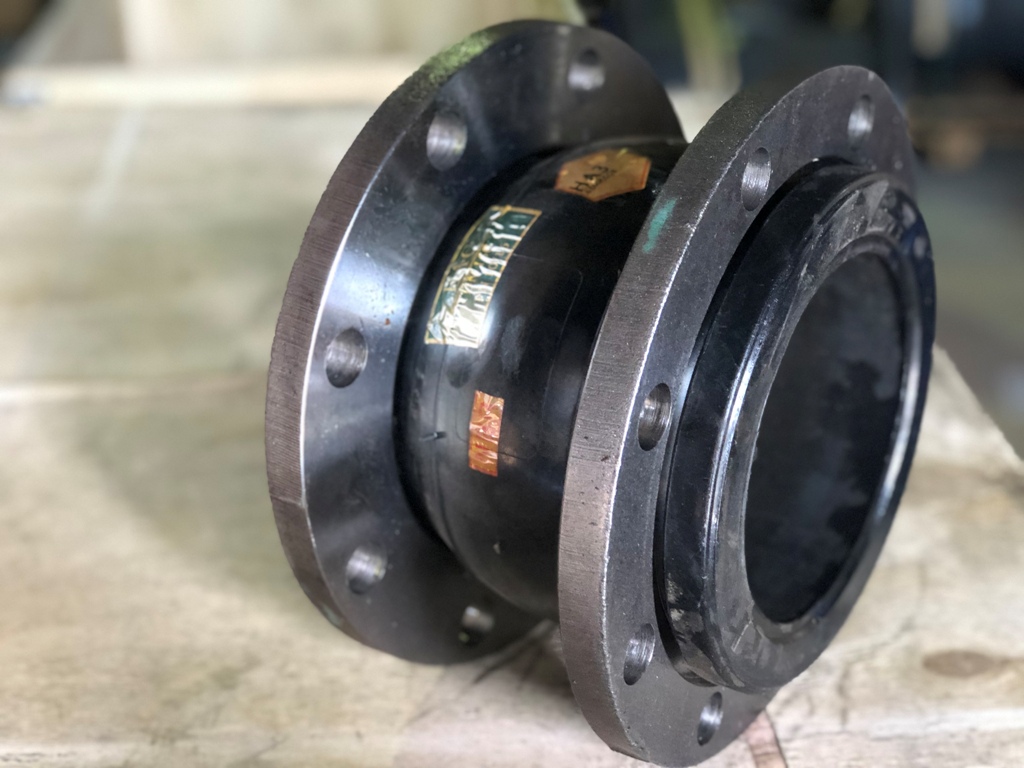

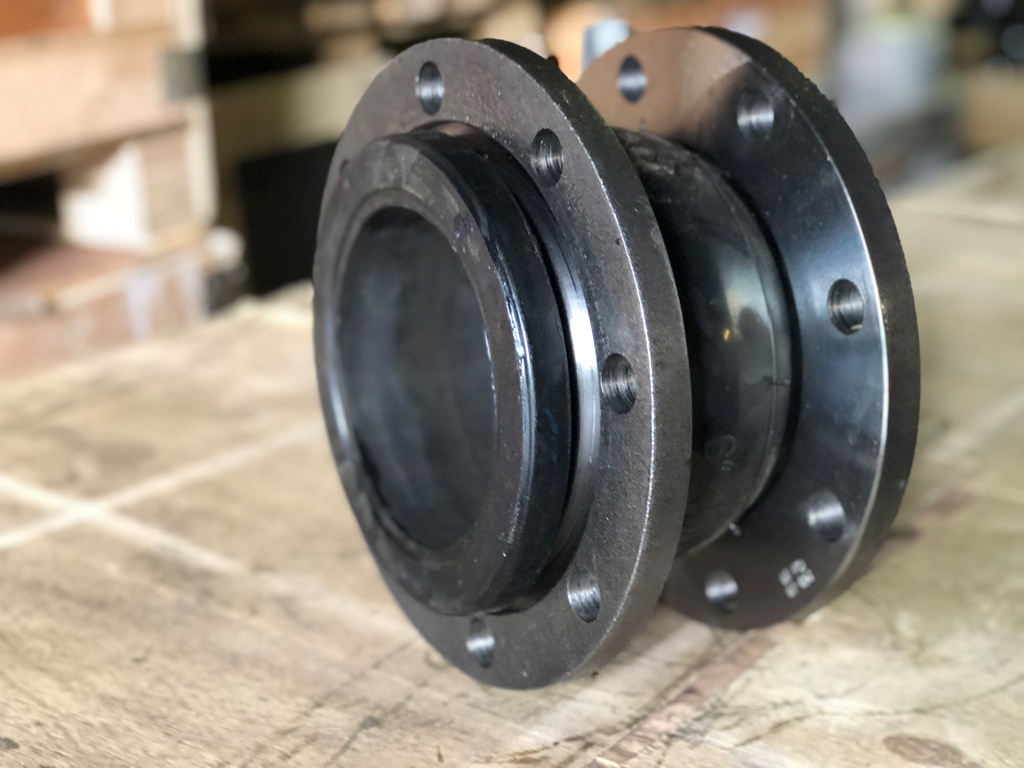

Компенсатор резиновый фланцевый (виброкомпенсатор / гибкая вставка)
Применяется для устранения и сокращения вибраций и шумов, поглощения гидроударов, а также для компенсации температурных перемещений, несносности трубопроводов.
Рабочая среда: минеральные масла, бензин, мазут, ДТ, топливо с содержанием углеводородов не более 40%; животные и растительные масла и жиры, речная и морская вода; многочисленные буровые растворы, солевые растворы при невысокой температуре; хладагенты групп HFA, HFB, HFC
Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю.
.jpg "Mountains")
.jpg "Mountains")
.jpg "Mountains")
.jpg "Mountains")
Технические характеристики
| Параметры | Показатели |
| Проход номинальный | DN 40-400 |
| Давление номинальное PN, МПа (кгс/см2) |
1,6 (16)
|
|
Температура рабочей среды, °С
|
<120
|
|
Температура окружающей среды, °С
|
от -15 до +40
|
| Присоединение | фланцевое по ГОСТ 12820-80/33259 -2015 |
| Рабочая среда |
вода, пар, жидкие среды,
не агрессивные к материалам изделия |
| Допустимые деформации (ход) | осевое сжатие – от 8 до 25 мм, осевое растяжение – от 5 до 16мм, боковое смещение – до 15° |
| Корпус | Бутадиен-нитрильный каучук NBR армированный нейлоновым кордом. Армирующий корд. Сталь |
| Фланцы | сталь Ст. 20, 09Г2С, 12Х18Н10Т |
Чтобы рассчитать стоимость отправьте перечень интересующей Вас продукции и наши специалисты свяжутся с Вами
Рассчитать стоимостьГабариты
| PN |
DN
(mm)
|
D
|
D1
|
B
|
L
(mm)
|
kg
|
|
16
|
40
|
145
|
110
|
16
|
95
|
3.5
|
|
50
|
160
|
125
|
16
|
105
|
4
|
|
|
65
|
180
|
145
|
18
|
115
|
5
|
|
|
80
|
195
|
160
|
18
|
135
|
5.9
|
|
|
100
|
215
|
180
|
20
|
150
|
6.9
|
|
|
125
|
245
|
210
|
21
|
165
|
9.86
|
|
|
150
|
280
|
240
|
21
|
180
|
13
|
|
|
200
|
335
|
295
|
21
|
210
|
18.1
|
|
|
250
|
405
|
335
|
23
|
230
|
27.8
|
|
|
300
|
460
|
410
|
25
|
245
|
33.6
|
|
|
400
|
580
|
525
|
34
|
265
|
55
|
